基膜作（zuò）為塗層的承載（zǎi）基體，其表麵理化性能直接（jiē）主導塗覆效果與最終產品的綜合品質。底塗技術作（zuò）為（wéi）調和基膜與功能塗層界麵適配性的關鍵支（zhī）撐手段，借助表麵改性（xìng）修飾、機械錨固咬合及化學鍵合交聯等多重作用路徑，成功破解了界麵附著力薄弱、塗（tú）層缺陷頻（pín）發等行業核心痛點，已在光學膜防眩光處理、鋰電池隔膜功能塗覆、柔性顯（xiǎn）示透明導電層製備及包裝材料阻隔塗（tú）層加工等高端製造場景中實現規模化應用。本文結合底塗技術的作用機理、材料（liào）適配（pèi）特性與（yǔ）實操案例，係統拆解其核心邏輯與全流程工藝優化方（fāng）案。

一、底塗技術的核心原理與作（zuò）用機製

底塗技術的核心（xīn）要義的是構（gòu）建一層兼具雙向適配性的界麵過渡層，精準彌補基材表麵微觀瑕疵、化學惰性強等固（gù）有短板（bǎn）。底塗劑（jì）憑借獨特的兩親（qīn）性分子構型發揮效能（néng）：一端可通（tōng）過共價鍵、配位鍵等化學鍵合形式（shì），或範德華力、氫鍵等物理作用牢牢錨定在基材表麵，推動界麵分子間的相互擴散與融合滲透；另一端則能與後續塗層材料形（xíng）成熱力學相容（róng）體係，或發生特異性化學反應，搭建起穩固的界麵連接架構，同時填充基材表麵的（de）細微劃痕與孔隙，調節表麵極性以強（qiáng）化（huà）塗層的鋪展潤濕性。

其核（hé）心功能集中體現在四個維度：一是強化界（jiè）麵結合（hé）力，通過化學鍵合與物理錨固的協同作用，使塗層附（fù）著力實現3至（zhì）5倍的躍升，從根源上規避塗層（céng）脫落、起皮問題；二是提升塗層（céng）均一性，借助（zhù）底塗層填補基材表麵缺（quē）陷，在鈣鈦礦太陽能電池製（zhì）備等場景中，可將塗層厚度波動（dòng）控（kòng）製在±2μm範（fàn）圍內，為功能性能優化奠定基礎；三是適（shì）配極端工藝條件，能耐受高溫燒結、高速塗（tú）布等嚴苛工況，保障（zhàng）生產連續性；四是調控塗層（céng）結晶效能，加速結晶進程（chéng）並優化結晶形態，延長載流子存續時間，顯著提升產品功（gōng）能特性。

二（èr）、難塗材料的核心特性與塗覆難點

聚丙烯（PP）、聚乙烯（PE）、聚四氟乙烯（PTFE）、矽橡膠等基材，因表麵能偏低、化學惰性突（tū）出、微觀結（jié）構特殊等（děng）特質，成為（wéi）塗布（bù）工藝（yì）中的典型難塗物料。表麵能不足是（shì）核心瓶頸，PP與PE的表麵能僅維持在29-31mN/m區間，PTFE更是低（dī）至（zhì）18-22mN/m，遠低於塗料（liào）鋪展所需的臨界表麵張力（lì）（通常需≥40mN/m），導致塗料在其表麵無法充分鋪展，形成珠狀接觸形（xíng）態，界麵附（fù）著力近乎為零。

化學惰性層麵，這類（lèi）材料的分子鏈多為飽和碳鏈結構，缺乏羥基、羧基等活性官能團，塗料中（zhōng）的交聯組分與固（gù）化劑難以與之形（xíng）成穩定化學鍵，僅能依靠微弱的物理作用力維係附著，界麵結合強度極差。矽橡膠的塗覆難度更為特殊，其（qí）主鏈為穩定的Si-O鍵（jiàn），側鏈連接（jiē）甲基基團，不僅表麵能（néng）低，化學穩定性也極強，普通塗料無法與之發生反應，必須采用專用底塗劑（jì）引入活性位點方可改善。同時，拋光（guāng）金屬鎳（niè）等基材表麵光滑度極高（Ra<0.1μm），缺乏機械錨固所需的粗糙結構，半結晶材料的晶界微裂（liè）紋也難以被塗料滲透（tòu），進一步加劇了附著難題（tí）。

三、主（zhǔ）流底塗（tú）劑類型（xíng）與適（shì）配（pèi）場景

不同（tóng）類型底塗劑依托差異化作用機理，適配多樣化應用場景：矽烷偶聯劑憑借“無機官能端-基材、有機官能端-塗層”的雙向化學鍵合架橋（qiáo）效應，成為無機材料與有機（jī）聚合物粘接增強的主流選擇，應用場景覆蓋廣泛；氯丁膠（jiāo）類底塗（tú）劑（jì）通過溶劑揮發形成（chéng）高彈性膠膜，依托物理錨固與溶劑型膠粘（zhān）劑的共溶協同作用，常用（yòng）於橡膠、塑料等物料的粘（zhān）接預處理（lǐ）環節。

聚氨酯類底塗劑憑借（jiè）與（yǔ）聚氨酯係塗料（liào）、膠粘劑的結構相似性，實現分子鏈間的互擴散融（róng）合（hé），顯著增強對ABS、PP等（děng）塑料基（jī）材的界麵附著力；轉化型底塗劑則通過（guò）表麵刻蝕、化學改性改變基材表層化學狀態，例如采用磷化液對鋼（gāng）鐵基材進行處理形成磷酸鹽轉化膜，借助專用（yòng）蝕刻劑對PTFE表麵改性，專門針對難粘材（cái）料的塗覆需求設計。

四、PET基膜底塗實戰方案與工藝要點

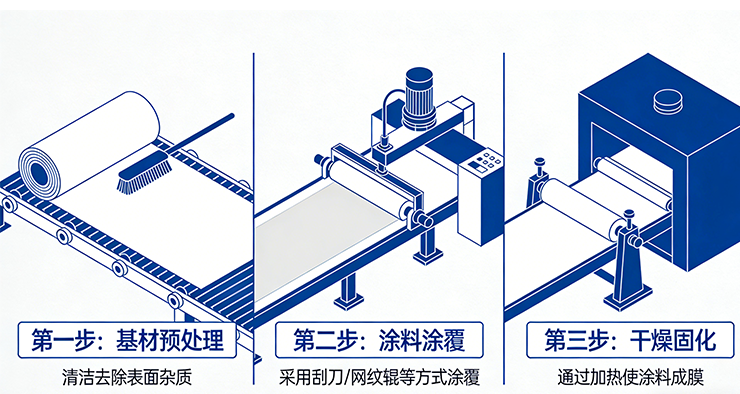

以PET基膜為典型案例（lì），其低表麵能、高結晶度的固有特性導致界（jiè）麵附著力不足，需通過全流程工藝優化實現高效底塗處理。預處理階段可采用電暈改性技術，將（jiāng）基材表麵張力提升（shēng）至50dynes/cm以上（shàng），或預先塗覆納米級專用處理劑構建打底層；底塗劑選型優先采（cǎi）用聚酯（zhǐ）型水性聚氨酯，依托分子鏈（liàn）中的（de）酯鍵結構（gòu）提升與PET基材的相容性，搭配環（huán）氧矽烷類交聯劑，進一步增強底塗層的致密（mì）性與結構穩定性。
關鍵詞（cí）：非晶矽鋼塗布機
塗布工藝可選用微凹（āo）版塗布、狹縫擠出塗布等技術，精準控製幹膜厚度在0.5-3μm區間；幹燥固化環節需兼顧樹脂成（chéng）膜（mó）需求與PET基材的耐熱極限（通常不超過120-150℃），確保底塗劑充分聚結並完成交聯反應。測試評（píng）估環節，采用百格法（fǎ）（參照ASTM D3359標準）、剝離強度測試定（dìng）量評估附著力，結（jié）合接觸（chù）角測試、紅外光譜分析驗證基材處理效果與底塗質量，同時優化助（zhù）劑選型與儲存規範，規避氣泡殘留、塗層脆化（huà）等不（bú）良問（wèn）題。
