塗布（bù）技術的演進，本質是對“塗料-基材（cái）-性能”三者適配關係的持續優化。從早期依賴物理浸潤的簡（jiǎn）易工藝，到如今依托精密模頭的納米級控製，十大主（zhǔ）流塗布方法各有技（jì）術側重（chóng），既覆（fù）蓋基礎材料（liào）改（gǎi）性，也支撐高端器件製造。本文提煉各方法的核心（xīn）技術特征、關鍵控製邏輯及場景適配規律（lǜ），為工業選型提供清（qīng）晰（xī）框架。

 一、浸（jìn）漬塗布：自計量的基礎塗覆範式

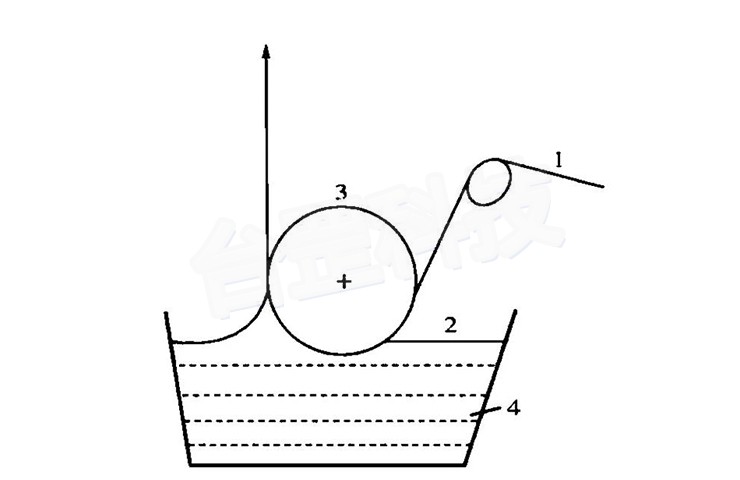

作為最經典（diǎn）的塗（tú）布方法，其（qí）核心是“浸潤-牽引”的自平衡：基材繞塗布輥浸入塗料槽，液膜附著量由塗料黏度（50-200mPa·s）、牽引速度（50-200m/min）及輥（gǔn）隙共同決定，無（wú）需額外計（jì）量（liàng）裝置。早（zǎo）期用於照相紙量（liàng）產，如（rú）今適（shì）配（pèi）包裝薄膜防潮塗層等低精度場景，但塗層均勻性差，難以滿足高端需（xū）求。

 二、氣刀（dāo）塗布：無接觸修（xiū）正的寬域方案
采用“過量塗覆-氣流（liú）刮除”邏輯：基材帶料後，0.1-0.3MPa高（gāo）壓（yā）氣流從氣刀噴出，通（tōng）過調整氣刀與基材距離（5-15mm）、噴射角度（30°-60°）控製塗布量（≤30g/m²）。適配塗料含固量≤50%、黏度50-500mPa·s，車速30-500m/min，適合薄型基材（如20μm以下薄膜），廣泛用於熱敏（mǐn）記錄紙、無碳複寫紙等生（shēng）產，避免接觸式損傷。

 三、刮刀塗（tú）布：接觸整平的高精（jīng）度選擇
通過0.3-0.6mm厚（hòu）柔性鋼刀直接刮除（chú）多餘塗料（liào），塗層平整度不受基材粗糙度影響。可調節（jiē）接觸角（15°-45°）與壓力（lì）（5-20N/cm），適配塗料含固量50%-60%、黏度（dù）達1000mPa·s，車速最高2800m/min。多用於銅版紙、噴墨打印紙，但（dàn）刮刀易磨損、積汙，需高頻維護。

 四（sì）、刮輥塗布：低黏低量的精細調控
金屬刮輥（直徑（jìng）約10mm）或鋼絲刮輥（鋼絲直徑0.1-0.15mm）旋轉刮料，塗層厚度由（yóu）鋼絲間（jiān）距（理論厚度=0.21×鋼絲直徑（jìng））決定。適合低（dī）黏度（dù）（≤200mPa·s）、低塗布量（≤10g/m²）場景，車速50-1000m/min，用於薄膜超薄防粘連塗層（céng），但高黏度（dù）塗料易堵塞間隙。

 五、輥（gǔn）式塗布：多輥協同的定量轉移
由（yóu）塗布輥與計量輥組成，分雙輥、三輥及逆（nì）轉輥等形（xíng）式。通過調節輥速比（如1:1.2-1:2）、輥隙（5-20μm）控製塗布量，逆轉輥借（jiè）助反向剪切力適配高黏度塗料（500-1500mPa·s）。用於膠帶塗膠（jiāo）、光學薄膜硬塗層，適合多層複（fù）合場景。

 六、凹版塗布：網紋控（kòng）量的高速方案
凹版輥網紋儲料（轉移率約（yuē）60%），背輥橡膠（jiāo）層施壓（5-15N/cm）實現塗料轉移，塗布量由（yóu）網點容積決定（dìng）。適配黏度15-1500mPa·s，車速≤600m/min，塗層厚度1-50μm，用於膠帶、磁帶量產，但網紋印記難消除，影響表觀質量。

 七、條縫與擠壓塗布：精（jīng）準供（gòng）料的高端工藝
條縫塗布依賴毛細管力，間隙為濕膜厚度2-10倍，適合低黏度（≤500mPa·s）超（chāo）薄（báo）塗層（0.5-5μm），可實現RGB色帶條幅塗布；擠壓塗布靠壓（yā）力驅動，間隙為濕膜厚度100倍以上，適配高黏度（≥1000mPa·s）及熔融態材料，用於（yú）鋰電池電極塗覆。兩者均需真空穩液橋，精度≤±0.1μm。

 八、多層坡（pō）流塗布：層流疊加（jiā）的高效複合
多狹縫模頭（tóu）使塗料沿坡（pō）流麵層層疊加，需保（bǎo）證層流狀態（雷諾數≤2000），模頭唇片倒角、塗料表麵張力（25-40mN/m）需（xū）精準匹配。一次可塗10層，總厚（hòu）度5-50μm，推動彩色感（gǎn）光材料發展，現用於柔（róu）性顯示多層塗層。

 九、落簾（lián）塗布：非接觸（chù）的大麵積塗覆
液流垂直下落（luò）成“液簾”（高（gāo）度100-300mm），導流板穩寬（kuān）、隔板擋氣流（liú），衝擊力消除基（jī）材瑕疵。需（xū）流量≥50mL/min防斷簾，車（chē）速≥200m/min，用於光（guāng）伏背板、大麵積光學薄膜，避免接觸損傷。

 十、旋轉塗布：離心力驅動的納米級工藝
高速旋轉（幾百-上萬r/min）產生離心力鋪膜，厚度（幾十（shí）納米-幾微米）由黏度、轉速決定，均勻性1%。用於半導體光刻膠、光盤塗（tú）層，但基材尺寸受限，大尺寸液晶基板已被（bèi）條縫塗布替代。
關鍵詞：狹縫塗（tú）布機
選型需緊扣精度（納米級選旋轉（zhuǎn）/條縫）、基材（薄型選氣刀（dāo）/落簾）、產量（大批量選凹版/輥式），未來多方法融合與智能監測（cè）將成趨勢。
